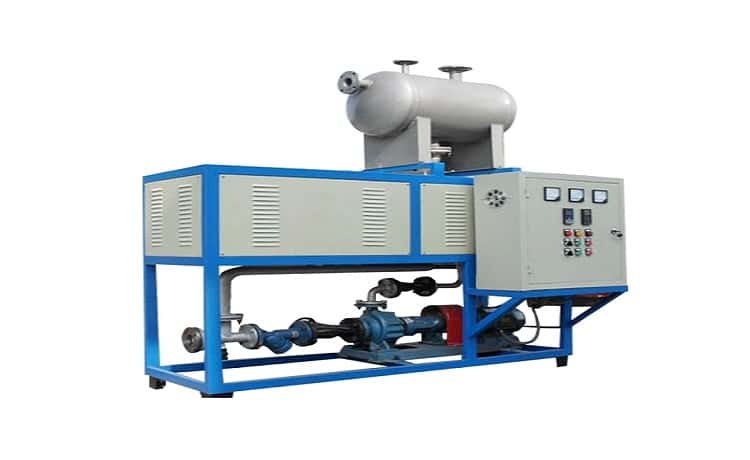

 电加热导热油炉 是将电加热器直接插入有机载体(导热油)中直接加热,并通过高温油泵进行液相循环将加热后的导热油输送到用热设备,再由用热设备出油口回到电热油炉加热,形成一个完整的循环加热系统。电加热导热油炉采用数显式温控仪控温,具有超温报警、低油位报警、超压力报警功能。导热油炉是石油、化工、电子、纺织、印染、食品、塑料、薄膜等行业中一种高效节能供热设备。油炉筒体设计压力0.5MPa,我公司导热油加热 炉控温精度可达±1℃。并具有防干烧和防爆安全措施。防爆加热器防爆标志为ExdⅡBT4 ExDⅡBT6 ExdeⅡCT6等。根据导热油电加热炉的工艺特征，选用高精度数显式程序温控仪，自动启动最佳工艺程序参数进行PID调节控温。油加热炉控制系统为闭环负馈系统，由热电偶检测的油温信号传递到PID稳定控制仪，驱动无触点控制器，在固定期内的输出占空比，以此来控制加热器的输出功率。具有：（1）超温报警，并自动切断加热电源。（2）断偶报警，并自动切断加热电源。（3）超压力报警，并自动切断加热电源。

电加热导热油炉技术参数

型号     额定热功率      温度范围 ℃     精度     热效率     设计压力 MPa     泵扬程 m     泵流量 m3/h     电机功率 KW
      KW     104Kcal/h
YDRL6    6    0.5    0-200    ±1℃    >95    0.5    20    2/3    0.55/0.75
YDRL9     9     0.77     0-300     ±1℃    >95     0.5     20     3/5    0.75/1.5
YDRL12    12    1    0-350     ±1℃    >95    0.5     28    6    1.5
YDRL15    15    1.3    0-350    ±1℃    >95    0.5     28    6    1.5
YDRL18     18     1.5     0-350     ±1℃    >95     0.5     22     8     1.5
YDRL24     24     2     0-350     ±1℃    >95     0.5     25     10     2.2
YDRL30     30     2.58     0-350     ±1℃     >95     0.5     25/30     10/12.5     2.2/3
YDRL36     36     3     0-350     ±1℃    >95     0.5     25/30     10/12.5     2.2/3
YDRL45    45    3.87     0-350     ±1℃    >95     0.5     30/32     12.5/16     3/4
YDRL48     48     4    0-350     ±1℃    >95     0.5     30/32     12.5/16     3/4
YDRL60       60       5     0-350     ±1℃    >95     0.5     32/18     16/25     4/5.5
YDRL72     72     6     0-350     ±1℃     >95     0.5     32/18     25     4/5.5
YDRL80     80     6.9     0-350     ±1℃    >95     0.5     40/32     18/32     5.5
YDRL90     90     7.7     0-350     ±1℃    >95     0.5     40/32     18/32     5.5
YDRL100     100     8.6     0-350     ±1℃    >95     0.5     32/51     32/25     5.5/7.5
YDRL120     120     10     0-350     ±1℃    >95     0.5     40/32    40/32     7.5/5.5
YDRL135     135     11.6     0-350     ±1℃    >95     0.5     40/32     40/32     7.5/5.5
YDRL150     150     12.9     0-350     ±1℃    >95     0.5     32/40     32/40    5.5/7.5
YDRL180     180     15.5     0-350     ±1℃    >95     0.5     40/46     40/60     7.5/11
YDRL240     240     20.6     0-350     ±1℃    >95     0.5     50/46     50/60     11/15
YDRL280     280     24     0-350     ±1℃    >95     0.5     50/46     50/60     15
YDRL300     300     25.8     0-350     ±1℃    >95     0.5     50/46     50/60     15
YDRL360     360     30     0-350     ±1℃    >95     0.5     50/46     50/60     15
YDRL400     400     35     0-350     ±1℃    >95     0.5     60     58     18.5
YDRL450     450     38.7     0-350     ±1℃    >95     0.5     60     58     18.5
YDRL480     480     40     0-350     ±1℃    >95     0.5     60     58     18.5
YDRL600     600     50     0-350     ±1℃    >95     0.5     55/30     100/155     22
YDRL1000     1000     86     0-350     ±1℃    >95     0.5     80/60     100/160     37/45

注：由于导热油炉产品类型众多，在此不一一列出，此外以上数据仅供参考，具体规格根据各客户要求定型生产。（用户可将贵方使用情况要求传真过来，我方即可根据贵方实际情况设计生产。）

电加热导热油炉主要功能

  导热油炉系统采用智能全自动控制、自动温度显示、恒温保护、超温报警。加热温度控制在±1℃，从而保证该装置完全达到用户要求。并具有先进的多重保护和可靠监控装置、并可与计算机连网，实现人机对话。
a、有常规的电气保护，如短路保护等；
b、监测过程温度并带报警输出。
c、控制算法采用模糊控制理论，PID参数整定可自动完成。
d、有一套独立于温度控制的超温报警系统，当加热器内部超过设定值时，它将不可自动复位地关闭电加热器，并输出一个触点信号。
ｅ、可提供数个联锁接口，以便和其它设备联锁（如泵、流量开关等）确保加热器加热时有一定流量的介质在流动，保证系统的安全。
f、控制系统可以向DCS系统提供加热器处于运行、超温、停止、温度信号、互锁状态等信号； 可以接受DCS发出的启动、停止操作命令。
电加热导热油炉技术支持：
       1、《有机热载体炉安全技术监察规程》（详见行业标准）。
       2、《防爆电器国家标准》（详见设计资料）。

       3、《有机热载体炉安全技术监察规程有关条款说明》（详见设计资料）。

电加热导热油炉适用范围

化工轻工：聚合、缩合反应、蒸馏、精馏、浓缩、蒸发、熔融
石油化工：合成、反应、蒸馏、精馏、加热、保温、储罐加热、重油加热
油___ 脂：油脂分解、脱臭、脂肪酸蒸馏、加热、加氢反应、酯化
塑料橡胶：热压、压延、挤压、硫化成型
皮革行业：人造皮革加工
纺织印染：热定型、干燥、焙烘、蒸发、熔融
化纤纤维：聚合反应、熔融纺纱、织机加工、模压、热固、延伸、干燥
涂装油漆：油漆烘烤、干燥、高温固熔化、家电、车辆烘漆、涂装
汽车飞机：涂装烘漆、干燥、加热成型、高温粘结
木材加工：热压、干燥、木材加工及木制品（制材、家具）、人造板（中密度纤维板、
         刨花板、胶合板、定向刨花板）人造纤维板、层压板成型、木材干燥、木材烘干、
         胶合板、刨花板、中密度板、适用燃料（砂光粉、木粉、树皮、木块）
林产工业：热压、干燥、人造板、中密度纤维板、刨花板、定向刨花板、麦秸板、胶合板、
         人造板饰面、木材加工、制材、实木地板、木材干燥、木制品、家俱、实木地板
造纸印刷：波纹板加工、纸张加工、油墨生产加工、热熔融、干燥
建筑建材：沥青溶解、混凝土熟化罐、防水材料和油耗生产
水___ 泥：燃料加热
碳素工业：沥青加热、保温、熔化、熔融、浸渍、混练、成型
公路交通：筑路机械、沥青加热、熔化、保温
市政公路筑路：沥青加热、熔化、保温
沥青加热：沥青加温、熔化
空___ 调：暖气热源、采暖通风、辐射供暖
制药工业： 医药保健
原子能工业：核燃料处理
金属加工：酸洗、电镀、涂装、油浴、热处理
电___ 气：树脂浸渍、溶解、保温
食品工业：食品烘烤、加工
粮油食品：饲料

其他用途：各种高温加热生产工艺的热源　

电加热导热油炉技术支持　

设计开发：承担各种加热炉新产品的设计、开发和研究、非标产品设计、方案设计、
         工程设计， 承担各种非标加热炉产品的设计与开发
技术咨询：为广大用户免费提供导热油加热炉技术咨询服务
技术培训：为广大用户免费提供导热油加热炉的技术培训
技术改造：为广大用户提供高温加热生产工艺的技术改造
安装调试：为广大用户免费提供指导安装调试
维护保养：为新老客户提供各种加热炉的设备维护保养
故障排除：为新老客户提供各种加热炉的故障排除与检修
设备维修：为新老客户提供各种加热炉的设备维修
技术服务：具有专门的工程技术服务部，24小时为用户提供售后技术服务
